Cổng xoay tripod (cổng xoay 3 càng) là thiết bị kiểm soát ra vào phổ biến trong văn phòng, nhà máy và các khu vực cần kiểm soát an ninh. Việc lắp đặt đúng kỹ thuật giúp thiết bị vận hành ổn định, hạn chế lỗi và tăng độ bền. Dưới đây là quy trình lắp đặt chi tiết, dễ áp dụng theo thực tế.

Mục Lục: hiện

Bộ cổng xoay ba càng gồm những gì?

Một bộ cổng tripod turnstile gồm thân cổng (chứa nguồn và mainboard), trục trung tâm, cụm 3 tay xoay, CB và hệ thống dây điện.

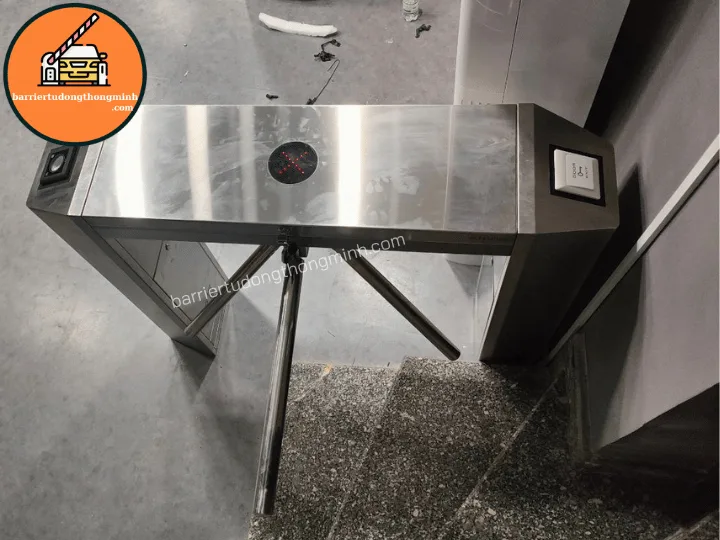

cấu tạo cổng tripod

Cách lắp tay xoay 3 càng từng bước

Trước khi lắp cần chuẩn bị lục giác, cờ lê (thường size 19), máy khoan, tắc kê nở (tắc kê 12) và đảm bảo nguồn điện 220V ổn định, mặt sàn bằng phẳng. Quy trình lắp cổng xoay 3 càng chi tiết như sau:

Bước 1: Xác định vị trí tay xoay

Nếu nhà sản xuất có đánh dấu, lắp đúng theo số thứ tự (1, 2, 3). Nếu không có đánh dấu thì có thể lắp bất kỳ tay nào.

Bước 2: Tháo ốc và chốt

Dùng lục giác tháo ốc trên tay xoay, sau đó rút chốt ra để chuẩn bị lắp vào trục.

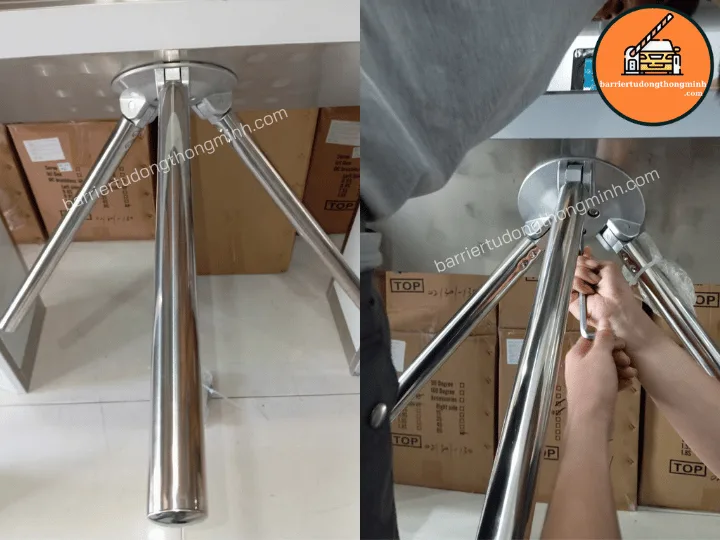

tháo ốc và chốt tay xoay 3 chấu

Bước 3: Định hướng tay xoay

Đặt tay xoay đúng chiều, đảm bảo vị trí ốc nằm phía ngoài. Nếu lắp ngược, tay sẽ hoạt động sai hoặc bị kẹt.

Bước 4: Mở cơ cấu khóa trong trục

Bên trong trục có một lá khóa, dùng tay đẩy lên và xoay đến vị trí có cung tròn để tạo điểm gài.

Bước 5: Lắp tay vào trục

Đưa tay xoay vào trục, canh lỗ trùng nhau. Sau đó gắn chốt từ dưới lên (không gắn từ trên xuống vì dễ bị kẹt).

Bước 6: Siết cố định

Dùng lục giác siết chặt ốc lại để cố định tay xoay, đảm bảo không bị lỏng.

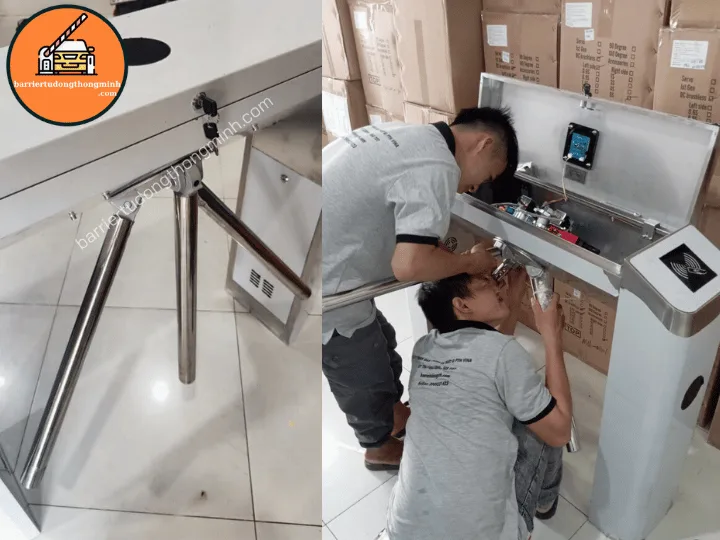

cách lắp đặt cổng xoau tripod

Bước 7: Lắp hai tay còn lại

Thực hiện tương tự cho hai tay còn lại cho đến khi hoàn thành đủ ba càng.

Bước 8: Kiểm tra cơ chế hoạt động

Khi chưa cấp điện, tay xoay sẽ rơi xuống. Khi cấp điện, đẩy tay xuống rồi nhấc lên, hệ thống sẽ giữ tay ở vị trí khóa. Khi mất điện, tay sẽ tự rơi xuống để đảm bảo an toàn.

Hướng dẫn đấu điện và tín hiệu cho cổng tripod

Nguồn 220V được đấu vào CB và cấp vào bộ nguồn trong thân cổng. Trên mainboard có các chân điều khiển như SW1, khi kích tín hiệu từ trạng thái thường mở sang đóng, cổng sẽ mở theo một hướng; chân còn lại điều khiển hướng ngược lại. Có thể kết nối với đầu đọc thẻ, nút bấm, quẹt thẻ từ, vân tay, khuôn mặt.

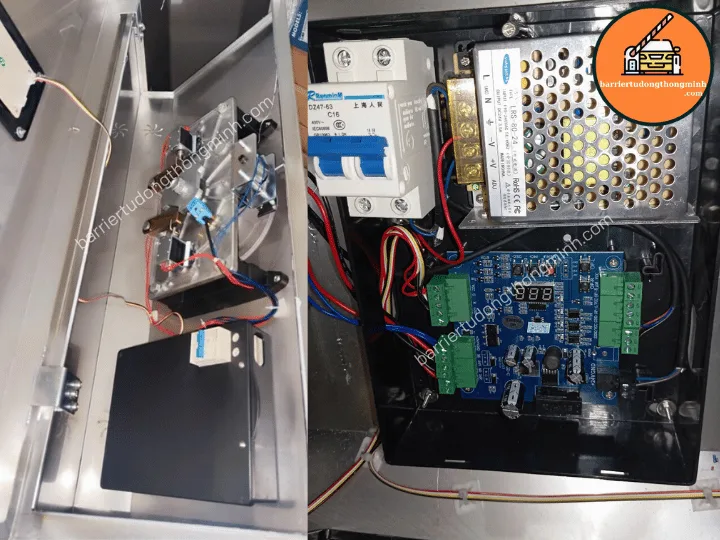

bộ thân và nguồn tripod

1. Cố định cổng xuống nền

Đặt cổng vào vị trí, căn chỉnh hướng đi, đánh dấu bốn lỗ chân đế. Khoan lỗ, đóng tắc kê 12 và siết bu lông để cố định chắc chắn xuống nền.

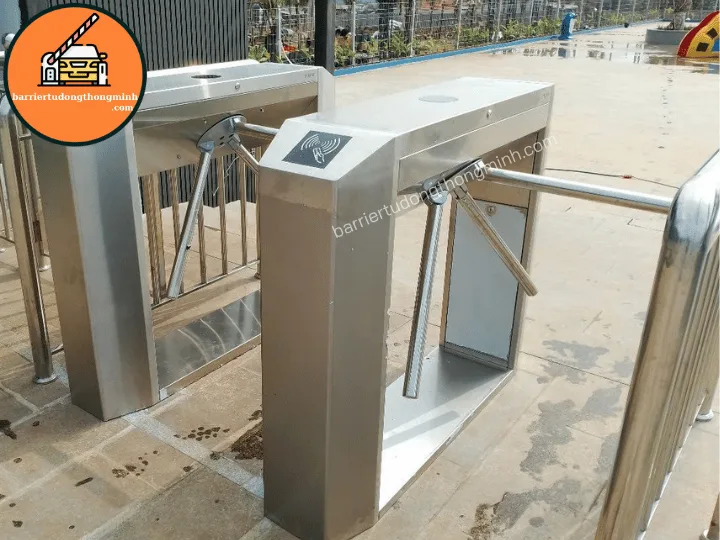

bộ tay xoay 3 càng hoàn thiện

2. Kiểm tra vận hành thực tế

Sau khi hoàn tất, tiến hành test bằng thẻ từ hoặc các phương thức điều khiển khác. Khi hợp lệ, cổng sẽ mở và cho đi qua, sau đó tự reset. Nếu không hợp lệ, hệ thống sẽ từ chối.

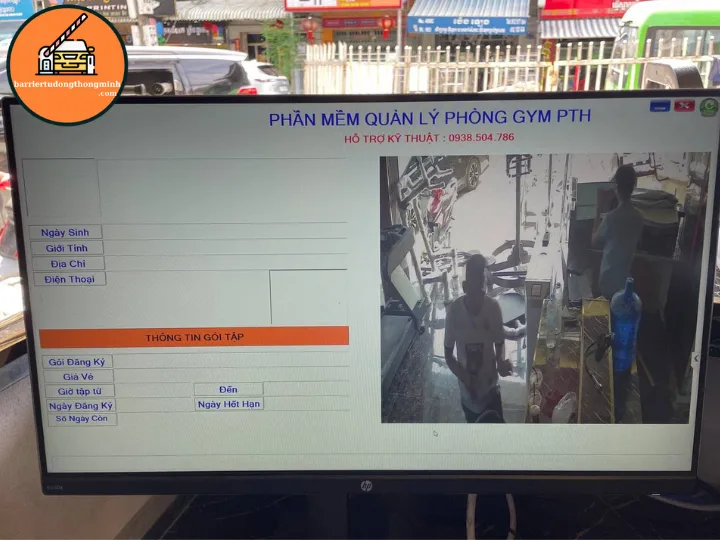

phần mềm kết nối tay xoay 3 chấu — *Phần mềm kết nối main tripod kiểm soát ra vào*

3. Lỗi thường gặp và cách xử lý

Tay xoay không giữ khi cấp điện thường do nguồn hoặc cơ cấu hút. Cổng không mở khi quẹt thẻ thường do đấu sai tín hiệu. Tay bị kẹt hoặc lệch thường do lắp sai chiều hoặc siết ốc chưa chặt.

Quy trình lắp đặt cổng xoay tripod gồm lắp tay đúng kỹ thuật, đấu điện chính xác, cố định chắc chắn và kiểm tra vận hành. Khi thực hiện đúng, thiết bị sẽ hoạt động ổn định, bền và ít phát sinh lỗi.
