Máy kiểm tra độ tĩnh điện ESD SL-031

Xuất xứ: Trung Quốc

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giá: Liên hệ

Ms.Vân

Mr.Thời

Thông tin chi tiết

Tĩnh điện luôn tồn tại những hiểm nguy tiềm ẩn cho môi trường sản xuất, đặc biệt trong các ngành điện tử, bán dẫn, in ấn, dược phẩm,… Nếu không kiểm soát có thể gây hư hỏng linh kiện, giảm chất lượng sản phẩm hoặc dẫn đến cháy nổ nguy hiểm. Do đó, nhiều doanh nghiệp hiện nay chú trọng đầu tư hệ thống kiểm tra tĩnh điện ESD giúp phát hiện và khử tĩnh điện, duy trì môi trường sản xuất an toàn, ổn định và đạt chuẩn quốc tế.

Mục Lục: hiện

Hệ thống kiểm soát tĩnh điện là gì?

Hệ thống kiểm soát tĩnh điện (ESD – Electrostatic Discharge) là tập hợp các thiết bị, vật liệu, phương pháp nối đất, giải pháp khử ion và quy trình quản lý nhằm hạn chế sự tích tụ điện tích, kiểm soát hiện tượng phóng điện và bảo vệ các linh kiện, thiết bị nhạy cảm với tĩnh điện trong quá trình sản xuất.

Một hệ thống kiểm soát ESD toàn diện có thể bao gồm:

Hệ thống kiểm tra ESD nhân sự: Kiểm tra vòng đeo tay, giày hoặc hệ thống tiếp địa của người lao động trước khi vào khu vực bảo vệ tĩnh điện.
Hệ thống nối đất và liên kết đẳng thế: Kết nối các thành phần dẫn điện theo thiết kế kiểm soát ESD nhằm hạn chế chênh lệch điện thế nguy hiểm.
Vật liệu và dụng cụ chống tĩnh điện: Sàn, thảm, bàn thao tác, khay và bao bì ESD phù hợp với từng công đoạn.
Thiết bị khử ion: Sử dụng ionizer để trung hòa điện tích trên các vật thể cách điện hoặc vật thể không thể nối đất trực tiếp.
Thiết bị đo và giám sát: Đánh giá điện trở, điện thế bề mặt, hiệu quả khử ion và mức độ tuân thủ quy trình.
Quy trình quản lý ESD: Bao gồm đào tạo nhân sự, kiểm tra định kỳ, lưu hồ sơ và xử lý khi kết quả không đạt.

Tùy vào ngành nghề, độ nhạy của sản phẩm và yêu cầu vận hành, doanh nghiệp sẽ lựa chọn cấu hình phù hợp thay vì áp dụng một bộ thiết bị giống nhau cho mọi nhà máy.

giải pháp kiểm soát tĩnh điện tại tp Cần Thơ

Tác hại của tĩnh điện nếu không được kiểm soát

Gây hư hỏng linh kiện điện tử: Hiện tượng phóng tĩnh điện (ESD) có thể làm hư hỏng các linh kiện nhạy cảm như vi mạch, transistor và IC, ngay cả khi không xuất hiện tia lửa điện có thể quan sát bằng mắt thường. Những hư hỏng này có thể xảy ra ngay lập tức hoặc gây lỗi tiềm ẩn, ảnh hưởng đến độ tin cậy của sản phẩm.
Gia tăng tỷ lệ lỗi và chi phí sản xuất: Các linh kiện bị ảnh hưởng bởi ESD có thể phát sinh lỗi trong quá trình kiểm tra, vận hành hoặc sau khi bàn giao cho khách hàng. Điều này làm tăng tỷ lệ phế phẩm, chi phí kiểm tra, sửa chữa, thay thế và nguy cơ gián đoạn sản xuất.

ESD (Electrostatic Discharge)

Lợi ích khi lắp hệ thống kiểm soát tĩnh điện

Bảo vệ các linh kiện, sản phẩm: Máy kiểm tra độ tĩnh điện sở hữu dãy đo 750 KΩ – 100 MΩ, sai số ± 20 Ω giúp phát hiện chính xác mức tĩnh điện gây nguy hiểm, giảm thiểu hư hại.
Đảm bảo tính an toàn trong sản xuất: Hệ thống kiểm soát tĩnh điện giúp ngăn ngừa các tai nạn như cháy nổ, hỏa hoạn,.. đảm bảo an toàn cho nhân viên và tài sản doanh nghiệp.
Quản lý hiệu quả: Hệ thống kết hợp với cổng kiểm soát ra vào, xác thực danh tính nhân viên kết hợp chấm công và đo mức tĩnh điện trước khi vào khu vực sản xuất. Dữ liệu được lưu vào hệ thống theo thời gian thực, giúp quản lý rao vào và giám sát mức tĩnh điện của từng nhân viên chặt chẽ.
Tiết kiệm chi phí: Giảm thiểu phế phẩm, tiết kiệm chi phí thay thế, sửa chữa linh kiện.
Tối ưu hiệu suất làm việc: Hạn chế việc gián đoạn trong quy trình sản xuất, nâng cao năng suất và hiệu quả làm việc, chất lượng sản phẩm tốt hơn.
Đạt chuẩn quốc tế: Đáp ứng các tiêu chuẩn sản xuất điện tử khắt khe như IEC 61340-5-1 hoặc ANSI/ESD S20.20.

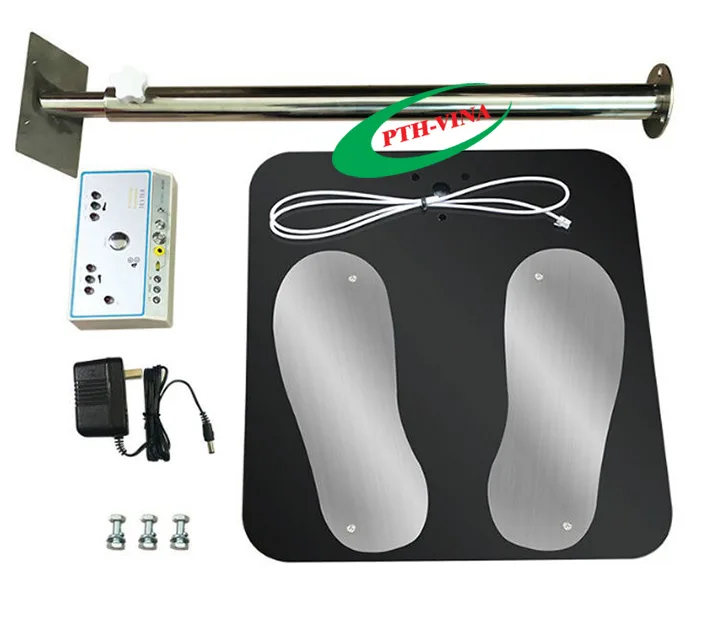

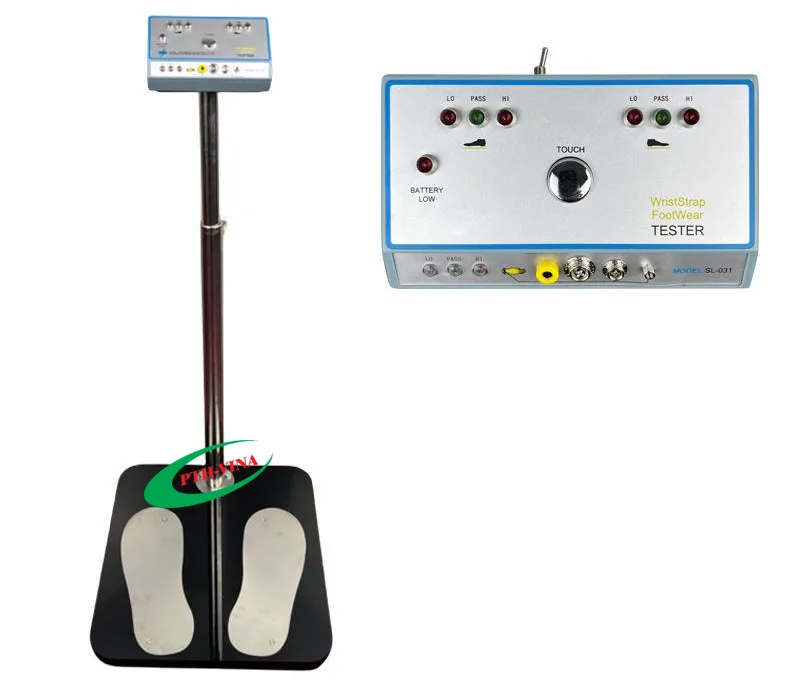

bộ giải pháp kiểm tra tĩnh điện ESD

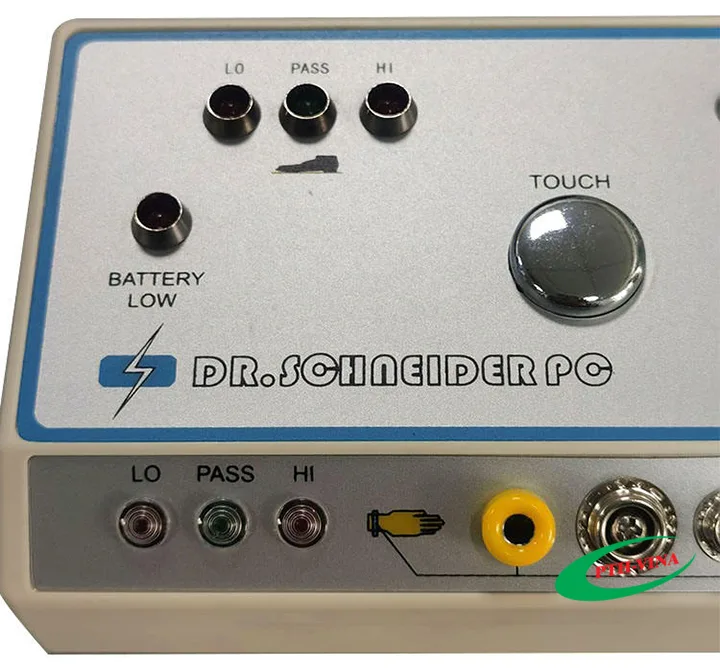

Chức năng máy kiểm tra độ tĩnh điện

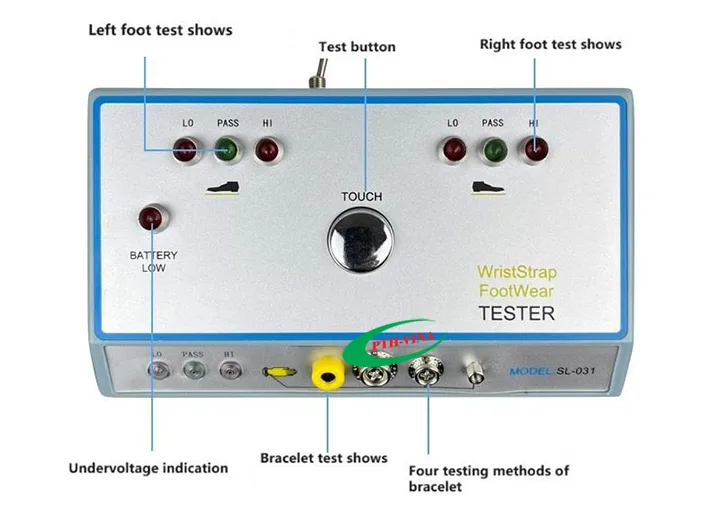

thông số máy kiểm tra tĩnh điện

Chú thích:

Left foot test shows: Hiển thị kiểm tra chân trái
Test button: Nút kiểm tra
Right foot test shows: Hiển thị kiểm tra chân phải
BATTERY LOW: Pin yếu
TOUCH: Chạm
Wrist Strap FootWear TESTER: Nút kiểm tra dây đeo tay & giày chống tĩnh điện
Undervoltage indication: Báo điện áp thấp
Bracelet test shows: Hiển thị kiểm tra dây đeo tay
Four testing methods of bracelet: Phương pháp kiểm tra dây đeo tay

Thông số kỹ thuật máy kiểm tra độ tĩnh điện SL-031

Chất liệu: Inox 304
Dải đo điện trở: Lớn hơn 10⁹ Ω và nhỏ hơn 10⁵ Ω
Dải đo tĩnh điện: 750 KΩ – 100 MΩ
Thiết bị hiệu chuẩn: Hộp điện trở chính xác ZX1G
Sai số: ± 20 Ω
Chiều cao giá đỡ điều chỉnh: 900 mm – 1470 mm
Chỉ thị cảnh báo: Đèn led cảnh báo

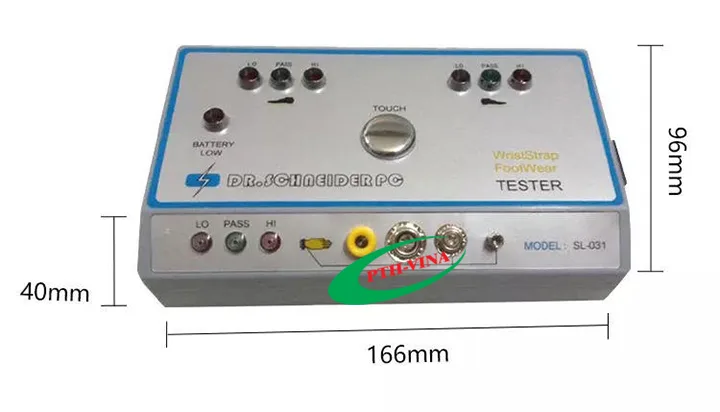

Kích thước máy: 166x96x40 mm (DxRxC)
Kích thước giá đỡ: 400x250x800 mm (DxRxC)
Kích thước bàn đạp: 400×500 mm (DxR)
Nhiệt độ hoạt động: 0~31°C
Độ ẩm môi trường: 65%
Ba chế độ đo: vòng đeo tay, giày tĩnh điện, hoặc kết hợp cả hai
Trọng lượng: 6.9 kg

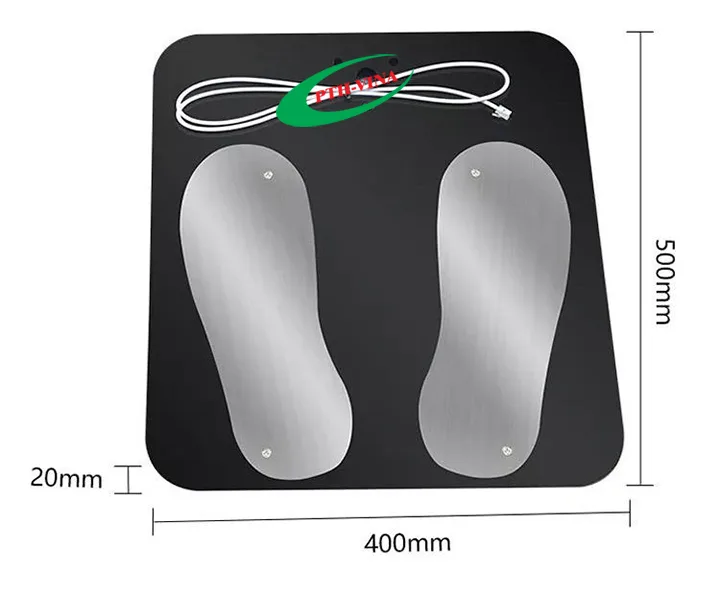

*Kích thước bàn đạp kiểm tra tĩnh điện ở chân*

Xem thêm: Cổng kiểm soát ra vào phát hiện tĩnh điện ESD1000 PRO

Hệ thống kiểm tra tĩnh điện gồm những thành phần nào?

Một giải pháp kiểm tra tĩnh điện ESD hoàn chỉnh là sự kết hợp giữa phần cứng và phần mềm nhằm kiểm soát toàn diện nguy cơ phóng tĩnh điện trong khu vực sản xuất.

Thiết bị hỗ trợ kiểm tra tĩnh điện gồm có:

Vòng đeo tay chống tĩnh điện (Wrist Strap Tester)

Thiết bị kiểm tra vòng đeo tay chống tĩnh điện được sử dụng để đánh giá khả năng dẫn điện của vòng đeo tay và đường dẫn điện từ cơ thể người xuống hệ thống tiếp địa.

Khi thực hiện kiểm tra, nhân viên đeo vòng chống tĩnh điện đúng cách và chạm tay vào điện cực trên thiết bị. Máy sẽ đo điện trở của đường dẫn kiểm tra, sau đó so sánh kết quả với ngưỡng giới hạn đã được thiết lập.

Nếu kết quả nằm trong phạm vi cho phép, thiết bị hiển thị trạng thái PASS. Nếu kết quả không đáp ứng yêu cầu, thiết bị hiển thị FAIL hoặc phát tín hiệu cảnh báo để nhân viên kiểm tra lại vòng đeo, dây nối và các điểm tiếp xúc.

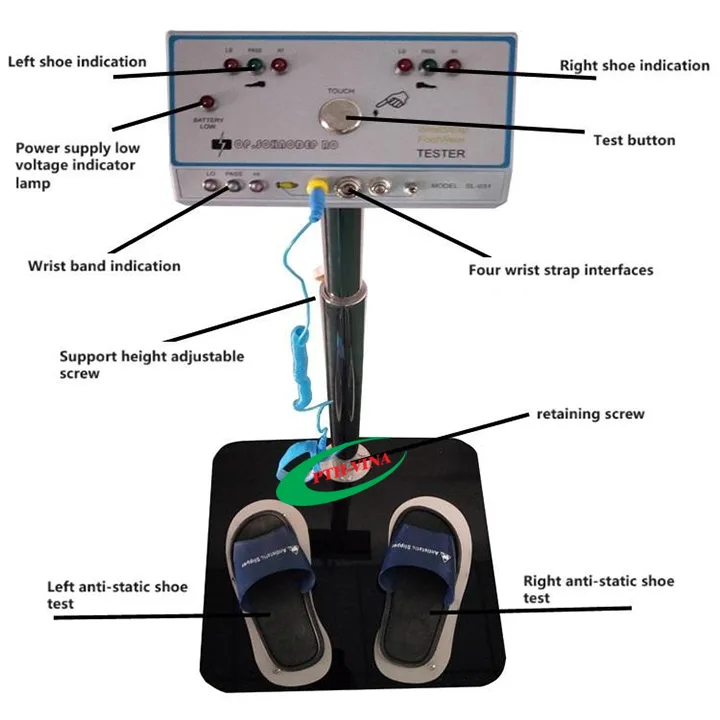

chức năng thiết bị kiểm soát tĩnh điện

Chú thích:

Left shoe indication: Hiển thị kiểm tra giày trái
Right shoe indication: Hiển thị kiểm tra giày phải
Power supply low voltage indicator lamp: Đèn báo nguồn điện áp thấp
Test button: Nút kiểm tra
Wrist band indication: Hiển thị kiểm tra dây đeo tay
Four wrist strap interfaces: Cổng kết nối dây đeo tay
Support height adjustable screw: Vít điều chỉnh độ cao giá đỡ
Retaining screw: Vít cố định
Left anti-static shoe test: Kiểm tra giày chống tĩnh điện bên trái
Right anti-static shoe test: Kiểm tra giày chống tĩnh điện bên phải

Thiết bị giày/ủng chống tĩnh điện (Footwear Tester)

Giày hoặc dép chống tĩnh điện là trang bị bắt buộc trong nhiều nhà máy điện tử, bán dẫn và phòng sạch.

Thiết bị Footwear Tester cho phép kiểm tra điện trở của từng bàn chân thông qua các tấm điện cực đặt trên sàn. Hệ thống có thể đo riêng biệt chân trái và chân phải nhằm đảm bảo cả hai đều đáp ứng tiêu chuẩn chống tĩnh điện trước khi nhân viên được phép đi vào khu vực sản xuất.

Việc kiểm tra thường được thực hiện hàng ngày để đảm bảo giày ESD không bị hư hỏng hoặc mất khả năng dẫn điện trong quá trình sử dụng.

lắp hệ thống kiểm soát tĩnh điện tại Đắk Lắk

Bàn đạp/thảm kiểm tra tĩnh điện

Bàn đạp kiểm tra là bộ phận đi kèm thiết bị đo giày chống tĩnh điện. Người sử dụng đứng lên bàn đạp, mỗi chân đặt lên một điện cực kim loại riêng biệt. Hệ thống sẽ ghi nhận và phân tích điện trở của từng chân trước khi đưa ra kết quả đánh giá.

lắp hệ thống kiểm soát tĩnh điện tại An Giang

Một số dòng thiết bị hiện đại còn cho phép kiểm tra đồng thời cả vòng đeo tay và giày chống tĩnh điện trong cùng một lần đo, giúp tiết kiệm thời gian và tăng hiệu quả vận hành.

Bộ điều khiển trung tâm

Bộ điều khiển trung tâm đóng vai trò là “bộ não” của toàn hệ thống. Thiết bị này tiếp nhận dữ liệu từ máy đo ESD, đầu đọc thẻ, máy chấm công hoặc thiết bị nhận diện khuôn mặt, sau đó xử lý và đưa ra quyết định cho phép hoặc từ chối truy cập.

Ngoài ra, bộ điều khiển còn lưu trữ nhật ký hoạt động, đồng bộ dữ liệu với phần mềm quản lý và hỗ trợ xuất báo cáo khi cần thiết.

Hệ thống xác thực danh tính nhân viên

Hệ thống xác thực danh tính giúp liên kết kết quả kiểm tra ESD với đúng nhân viên thực hiện. Nhờ đó, doanh nghiệp có thể xác định người đã kiểm tra, thời điểm kiểm tra và kết quả tương ứng, thay vì chỉ ghi nhận trạng thái PASS hoặc FAIL của thiết bị.

Tùy theo yêu cầu quản lý, hệ thống có thể tích hợp một hoặc nhiều phương thức xác thực như:

Thẻ RFID: Nhân viên sử dụng thẻ để xác thực danh tính trước hoặc trong quá trình kiểm tra.
Thẻ IC/ID: Sử dụng thẻ nhận dạng tương thích với đầu đọc được trang bị.
Nhận diện khuôn mặt: Xác thực người dùng bằng thiết bị nhận diện hình ảnh.
Vân tay: Xác minh danh tính thông qua dữ liệu vân tay.
Mã QR: Sử dụng mã QR làm thông tin nhận dạng nếu hệ thống hỗ trợ.

lắp hệ thống kiểm soát tĩnh điện tại Cà Mau

Cổng kiểm soát ra vào

Đây là thành phần quan trọng nhất trong giải pháp kiểm tra tĩnh điện hiện đại. Cổng kiểm soát ra vào được tích hợp trực tiếp với hệ thống đo ESD. Chỉ khi nhân viên vượt qua bài kiểm tra tĩnh điện và xác thực danh tính thành công thì cổng mới tự động mở. Các loại cổng thường được sử dụng gồm:

lắp hệ thống kiểm soát tĩnh điện tại Quảng Ngãi

Cơ chế này giúp ngăn chặn hoàn toàn trường hợp nhân viên bỏ qua bước kiểm tra ESD trước khi vào khu vực sản xuất.

Phần mềm quản lý dữ liệu ESD

Phần mềm quản lý dữ liệu ESD giúp tập trung thông tin từ thiết bị kiểm tra và hệ thống kiểm soát ra vào, tạo điều kiện để doanh nghiệp theo dõi lịch sử kiểm tra và đánh giá việc tuân thủ quy trình của nhân viên.

Tùy theo chức năng thực tế của giải pháp, phần mềm có thể hỗ trợ:

Lưu trữ kết quả kiểm tra ESD theo nhân viên.
Theo dõi lịch sử kiểm tra và thời gian ra vào.
Thống kê số lượt đạt PASS và không đạt FAIL.
Tổng hợp báo cáo theo ngày, tuần hoặc tháng.
Tra cứu dữ liệu phục vụ công tác kiểm tra nội bộ.
Kết nối với hệ thống chấm công, ERP hoặc MES nếu được hỗ trợ.

Hệ thống tiếp địa và thiết bị hỗ trợ kiểm soát ESD

Thiết bị kiểm tra tại lối vào là một phần của chương trình kiểm soát ESD, không thay thế toàn bộ các biện pháp kiểm soát tĩnh điện trong nhà máy. Để xây dựng khu vực bảo vệ tĩnh điện EPA (Electrostatic Protected Area), doanh nghiệp có thể cần kết hợp thêm các thành phần phù hợp với đặc thù sản xuất.

cổng flap an ninh phân làn

Các thiết bị và giải pháp hỗ trợ phổ biến gồm:

Hệ thống tiếp địa và dây nối đất ESD: Tạo đường dẫn điện theo thiết kế nhằm hỗ trợ tiêu tán điện tích và kết nối các thành phần cần tiếp địa.
Thảm chống tĩnh điện: Sử dụng tại bàn làm việc hoặc khu vực phù hợp nhằm hỗ trợ kiểm soát điện tích trên bề mặt.
Bàn thao tác ESD: Được thiết kế để đáp ứng yêu cầu kiểm soát tĩnh điện tại vị trí thao tác với linh kiện.
Sàn chống tĩnh điện: Có thể được sử dụng kết hợp với giày ESD và hệ thống tiếp địa trong các khu vực có yêu cầu phù hợp.
Quần áo và trang bị ESD: Bao gồm trang phục, giày dép và các vật tư chuyên dụng theo quy định của khu vực sản xuất.
Máy khử ion (Ionizer): Giúp trung hòa điện tích trên các vật thể cách điện hoặc tại những vị trí mà biện pháp nối đất thông thường không đủ hiệu quả.
Thiết bị đo và giám sát ESD: Có thể bao gồm máy đo điện trở bề mặt, thiết bị đo điện trường tĩnh điện và các thiết bị kiểm tra chuyên dụng khác tùy nhu cầu.

Nguyên lý hoạt động cổng kiểm soát ra vào khử tĩnh điện ESD

Quy trình khử tĩnh điện esd hoạt động như sau:

Bước 1: Kiểm tra tĩnh điện

Có thể tùy chọn 1 trong 3 chế độ đo sau:

Đo tay: Nhân viên sẽ đeo vòng ESD trên cổ tay và kết nối dây dẫn gắn vào thiết bị kiểm tra tĩnh điện, đặt ngón tay lên điện cực đo, hệ thống sẽ đo điện trở cơ thể qua vòng đeo tay
Đo chân: Nhân viên mang giày ESD, đứng trên bàn khử, mỗi bàn chân đặt lên 1 điện cực kim loại. Hệ thống sẽ cho phép kiểm tra và phân biệt riêng biệt điện trở của chân trái và chân phải
Đo cả tay và chân: Kết hợp đồng thời cả 2 phương pháp trên.

Trạng thái hiển thị điện trở	THẤP	ĐẠT	CAO
Tay	≤740kΩ	750kΩ ~ 10MΩ	≥11MΩ
Chân trái	≤740kΩ	750kΩ ~ 10MΩ	≥11MΩ
Chân phải	≤740kΩ	750kΩ ~ 10MΩ	≥11MΩ

Bước 2: Xác thực danh tính người dùng

Sau khi kiểm tra tĩnh điện, nhân viên quẹt thẻ từ vào đầu đọc thẻ hoặc sử dụng các phương thức khác như nhận diện khuôn mặt, vân tay, mã QR,…

Bước 3: Xử lý dữ liệu và cấp phép

Nếu tĩnh điện đạt chuẩn và danh tính hợp lệ, bo mạch điều khiển sẽ kích hoạt cổng tripod, cổng flap hoặc cổng swing tự động mở ra, nhân viên có thể đi thẳng vào khu vực sản xuất.

Nếu tĩnh điện đạt chuẩn nhưng thông tin người dùng không chính xác, hệ thống sẽ ngăn chặn truy cập, cổng đóng và phát hiệu ra tín hiệu cảnh báo.

Nếu xác thực danh tính thành công nhưng mức tĩnh điện không đạt chuẩn, cổng sẽ đóng, nhân viên cần thực hiện xả tĩnh điện đúng cách, chẳng hạn như mang giày ESD đạt chuẩn, đeo dây ESD hoặc sử dụng thiết bị khử ion, sau đó quay lại đo lại.

Đồng thời, toàn bộ dữ liệu (kết quả đo, danh tính nhân sự, thời gian vào/ra) được ghi nhận và lưu trữ trong phần mềm quản lý, phục vụ cho việc giám sát và truy xuất sau này.

Ứng dụng giải pháp kiểm soát tĩnh điện ESD

Giải pháp kiểm tra tĩnh điện được ứng dụng rộng rãi trong nhiều môi trường sản xuất quan trọng như:

Nhà máy sản xuất thiết bị điện tử, bán dẫn: Phát hiện và ngăn tĩnh điện từ nhân viên, tránh hư hỏng linh kiện, giảm tỷ lệ phế phẩm và đảm bảo chất lượng sản phẩm.
Phòng sạch, dược phẩm, sản xuất thiết bị y tế: Hệ thống kiểm tra tĩnh điện giúp đảm bảo sản phẩm luôn đạt chuẩn vệ sinh và an toàn, tuân thủ các tiêu chuẩn GMP, ISO.
Kho hóa chất, khu vực dễ cháy nổ: kiểm tra và khử tĩnh điện từ nhân viên hay môi trường giúp giảm thiểu nguy cơ cháy nổ, bảo vệ con người và tài sản trong khu vực nguy hiểm.
Khu công nghiệp tổng hợp, dây chuyền sản xuất đa ngành: Giám sát mức tĩnh điện của từng nhân viên khi di chuyển giữa các khu vực, duy trì an toàn liên tục cho toàn nhà xưởng.

Báo giá hệ thống kiểm soát tĩnh điện ESD

Giá lắp hệ thống kiểm tra tĩnh điện dao động từ 32 – 100 triệu đồng. Tùy theo mẫu cổng kiểm soát, bộ máy đo tĩnh điện, công nghệ xác thực và phần mềm kiểm soát tích hợp.

Quý khách có thể tham khảo trọn bộ giải pháp kiểm tra tĩnh điện gồm các thiết bị như sau:

STT	Thiết bị	Giá tham khảo
1.	Cổng tripod	Từ 12.000.000 – 60.000.000 đ
2.	Flap barrier	Từ 15.000.000 – 80.000.000 đ
3.	Swing barrier	Từ 16.000.000 – 60.000.000 đ
4.	Bộ điều khiển trung tâm	Liên hệ
5.	Thiết bị đo độ tĩnh điện	Liên hệ
6.	Phần mềm kiểm soát ra vào	Liên hệ

Lưu ý: Bảng giá trên chưa bao gồm phí VAT, thiết bị vật tư đi kèm, nhân công lắp đặt và vận chuyển.

Quy trình triển khai hệ thống kiểm soát tĩnh điện trong nhà máy

Để xây dựng hệ thống kiểm soát ESD phù hợp, doanh nghiệp nên thực hiện theo các bước sau:

Bước 1: Khảo sát khu vực sản xuất

Xác định loại sản phẩm cần bảo vệ, mức độ nhạy cảm với ESD, số lượng nhân sự, số lối vào và những công đoạn có nguy cơ phát sinh điện tích.

Bước 2: Xác định phạm vi kiểm soát

Phân định khu vực bảo vệ tĩnh điện (EPA), các vị trí cần kiểm tra nhân sự, bàn thao tác, sàn, thiết bị và vật liệu tiếp xúc với sản phẩm.

Bước 3: Lựa chọn giải pháp kỹ thuật

Kết hợp thiết bị kiểm tra vòng đeo tay và giày, cổng kiểm soát ra vào, hệ thống nối đất, vật tư ESD và thiết bị khử ion theo nhu cầu thực tế.

Bước 4: Cài đặt ngưỡng và quy trình vận hành

Xác định tiêu chí PASS/FAIL theo chương trình ESD đã phê duyệt, thiết lập quyền truy cập và hướng dẫn xử lý khi kết quả kiểm tra không đạt.

Bước 5: Kiểm tra và nghiệm thu

Đánh giá hoạt động của thiết bị đo, liên động giữa bộ kiểm tra và cổng, khả năng lưu dữ liệu và tính phù hợp của các biện pháp kiểm soát tại khu vực sản xuất.

Bước 6: Đào tạo và duy trì hệ thống

Đào tạo nhân viên, kiểm tra tuân thủ định kỳ, theo dõi các trường hợp không đạt, bảo trì thiết bị và lưu hồ sơ phục vụ đánh giá nội bộ hoặc đánh giá theo tiêu chuẩn áp dụng.
